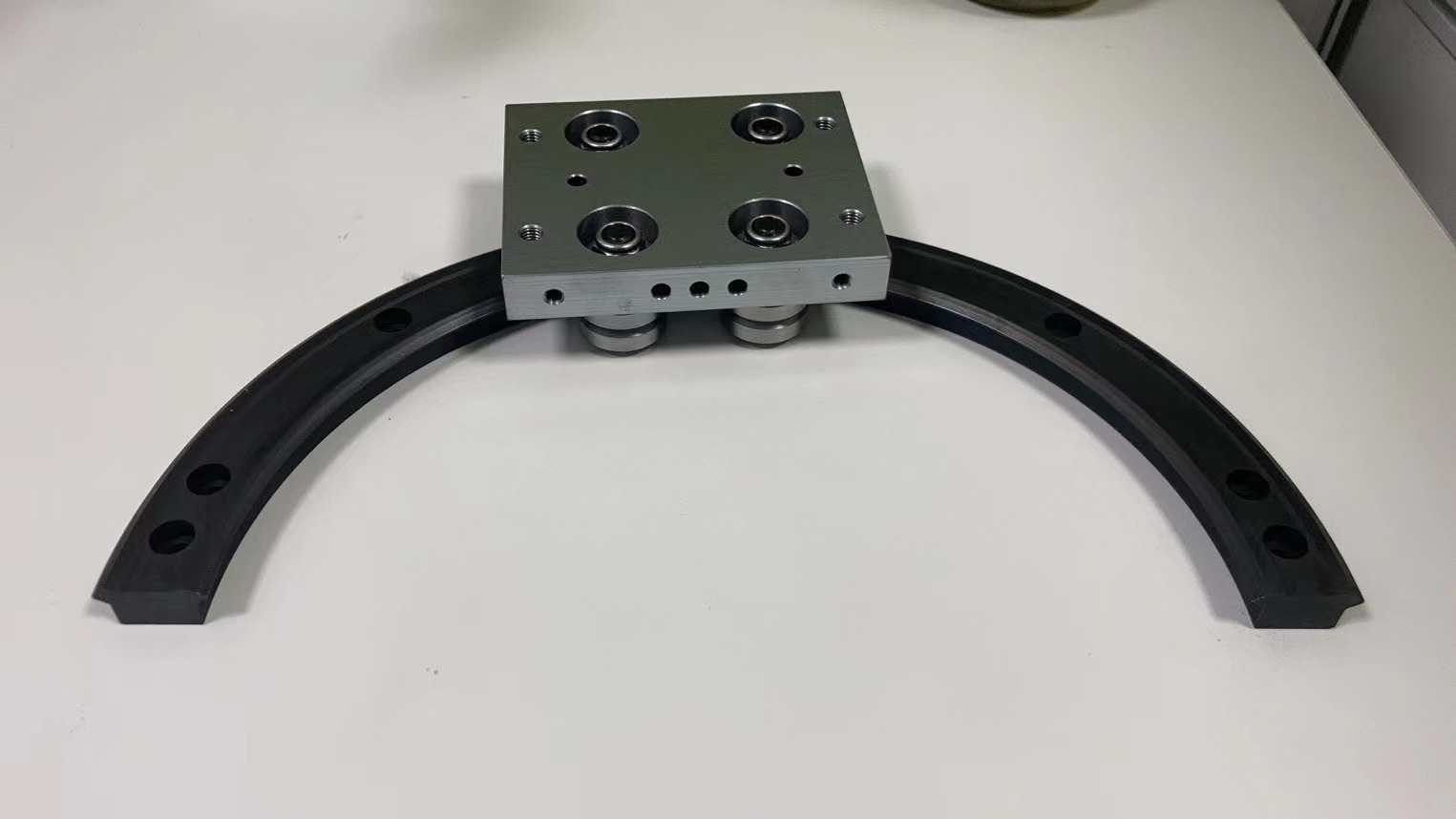

環形導軌通常是指封閉循環導軌，是直線導軌和弧形導軌的組合，有時也稱為弧形導軌。 環形導軌安裝方式更加靈活。您可以使用全弧導軌作為底座，并在其上安裝旋轉部件。零件可由弧形導軌驅動 零件安裝在滑座上；弧形導軌固定，滑動座的轉動帶動部件轉動。共有三種類型：

環形導軌

1. 沿環形導軌軌跡向一個方向移動時，多個圓弧引導段的轉向方向一致，均順時針或均逆時針；每個圓弧段的直徑相同。

2.沿環形導軌軌跡向一個方向移動時，多個弧形導引段的轉動方向不均勻，順時針或逆時針；每個弧段的直徑可以不同：

3. 環形導軌的部分運動軌跡呈s形。如果使用同步帶或鏈條傳動，同步帶和鏈條也需要能夠遵循s形軌跡。這將使得如何安排同步帶輪或鏈輪成為一個問題。傳輸系統的設計變得復雜。

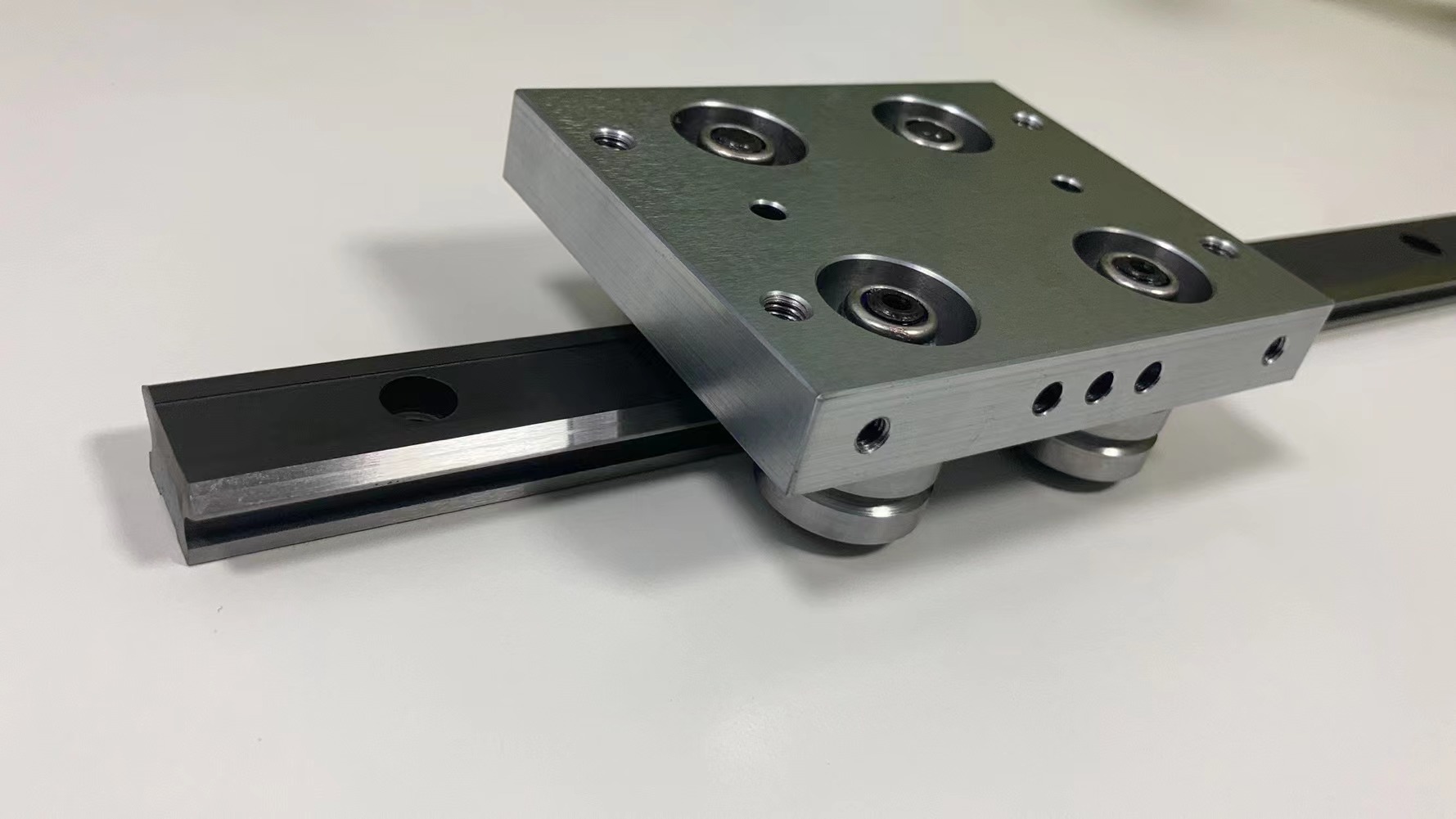

滾柱環形導軌和滾柱直線導軌可以形成滾柱環形導軌。配合同步帶傳動系統，可組成精密圓形流水線，可用于精密自動組裝、加工等。
